谈谈差压变送器的结构以及其工作原理

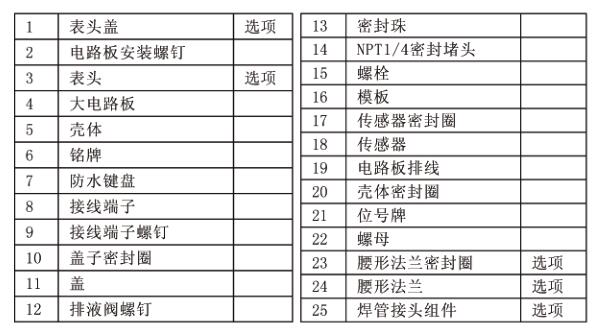

一、电容式差压变送器结构图

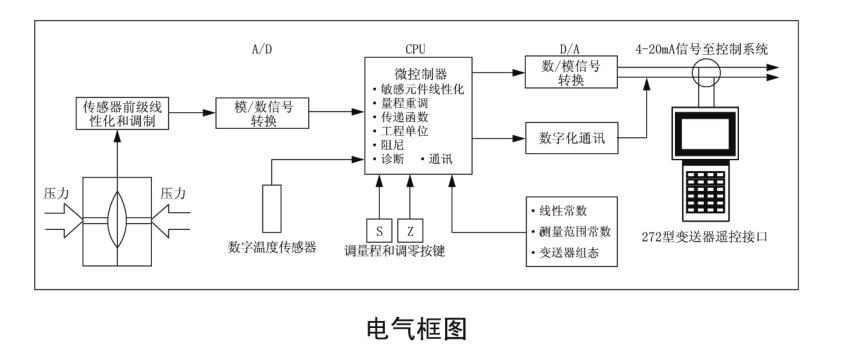

二、差压变送器的工作原理

　　差压变送器中压通过隔离膜和硅油传递到位于内腔中心的测量膜片。 差压变送器将隔膜测量为张紧的弹性元件，其相应于两侧之间的压力差而移位。 测量膜片的位移与压差成正比，最大位移为0.1mm，由两侧的电容器板检测，测量膜片和电容器板之间的差分电容转换为第二行。 电子电路。 4~20mA直流输出信号。

三、差压变送器的工作原理用于测量气体，液体和蒸汽的压差
　　来自双面导压管的压差直接作用于差压变送器传感器的双面隔离膜片，并通过膜片内的密封液传递给测量元件，测量元件转换测量的差动压力信号进入相应的电信号传输到转换器，并通过放大等转换成标准电信号输出。

四、差压变送器的几种应用测量方法
（1）与节流元件组合，使用在节流元件之前和之后产生的压差值来测量液体流量。
（2）液体的高度通过液体本身的重力产生的压力差来测量。
（3）直接测量不同管道和罐液之间的压力差。

五、电容差压变送器和远程差压变送器的生产是差压变送器的新产品。广泛应用于石油，化工，冶金，电力，轻工，建材，科研等企业，实现各种流体压力的测量，配有节流装置，可检测液体，气体和蒸汽，以及粘度，沉淀或容易产生晶体颗粒的流体的流速也可以检测压差，表压和界面，并且还可以检测打开的容器或加压容器中的液体的液位。

六、差压变送器产品技术优势

1.体积小，重量轻。由于它具有很少的元件，结构简单，并且差压，位移和电容信号的转换连接在一起，这大大减小了体积并减轻了重量。

2.精度高。由于没有机械传动和摩擦，并且电容值的相对变化大，因此容易提高精度。

3.可靠性好。由于可移动部件数量少，测量部分采用全封闭焊接的坚固结构，电子元件经过严格的老化筛选，采用特殊的连接器体，大大提高了变送器的可靠性。

4.范围可以在很大范围内调整，并且具有正负迁移结构。范围的可调范围大于6：1，范围零的外部连接可调。

5.过载性能良好。传感器内部采用凹弧面过载保护结构，结构简单，性能可靠。

6.具有可调阻尼装置，可用于脉动液的测量。

7.变送器用于防火和本质安全型专用电路。该电路的最大输出小于30mA。

8.变送器可配100％指针，LCD液晶，LED数码管显示，方便现场读数。9.变送器采用4~40mA直流标准电流信号输出，双线制，负载大，抗干扰能力强。
