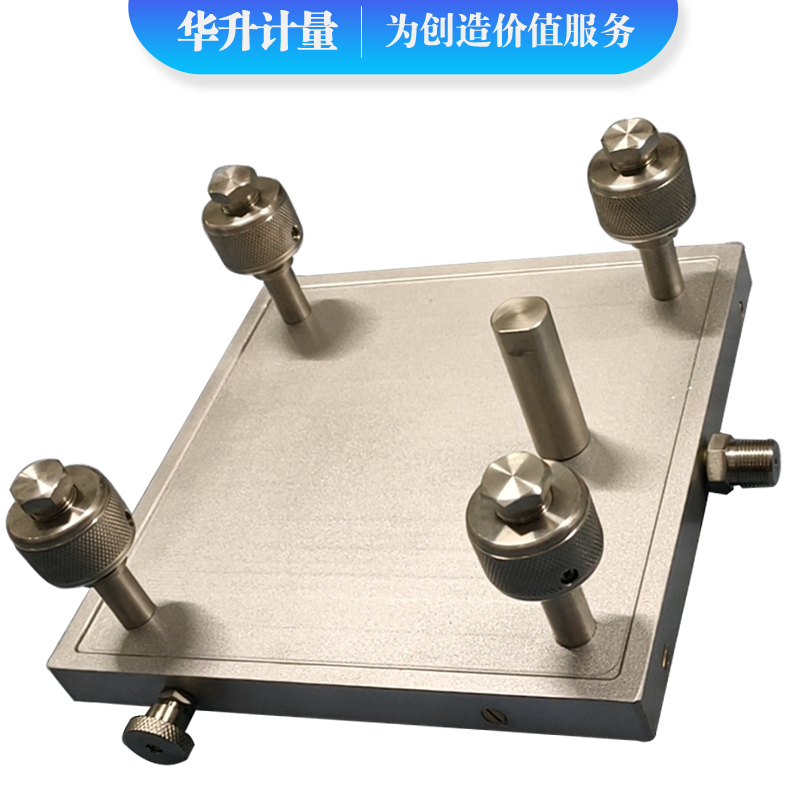

HS-YT-DDA压力校验多点连接台


HS-YT-DDA压力校验多点连接台是用于压力校验中输出口不够,增加多点输出口便于同时校验多个压力测量仪表,而研发生产的。其作用极大的提高了校验工作中的效率和速度。

价格:面议

一、概述
  HS-YT-DDA压力校验多点连接台是用于压力校验中输出口不够,增加多点输出口便于同时校验多个压力测量仪表,而研发生产的。其作用极大的提高了校验工作中的效率和速度。


二、简介
  HS-YT-DDA压力校验多点连接台内置过滤器,可有效防止颗粒物进入控制仪器管路内。可选配1根或多跟(-0.1~60)MPa、长1.5m高压连接软管,也可选配一根或多根(-0.1~2.5)MPa、长度1m的气压连接软管,以轻松应对多种工作情况。它可以配合压力泵、压力校验台、压力校验仪、压力控制器、压力发生器等使用,是您批量校验压力仪表时的理想选择。
  多点连接台通过软管从1个M20×1.5外螺纹压力接口扩展到4 个M20×1.5 内螺纹快接压力接口,单独的快速连接设计,您无需使用扳手和生料带即可完成压力仪表的快速连接。多点连接台还内置了一个气液分离器,可以有效防止被检表的少量液体进入系统中。


三、技术参数
螺纹接口规格:M20*1.5内螺纹(可定制化)
耐压范围:(-0.1~60)MPa
导压介质:无腐蚀性气体或无腐蚀性液体
过滤精度:≥0.1mm
过滤器螺纹:M20*1.5
外形尺寸:260mm*260mm*120mm
重量:5kg


四、产品结构

①快速连接头
②堵头
③气液分离器
④过滤器(可选配件)
⑤放气阀


五、注意事项
1、严禁带压操作多点连接台;
2、必须在被检表安装完成并旋紧后,在加压;(如有不用的输出口需要一并旋紧)
3、加压后人体的任何部位一定要离开连接台的正上方;
4、如选配了过滤器需根据使用情况定期清洗,尤其是出现压力节流现象时,应当及时清洗。
