针型阀

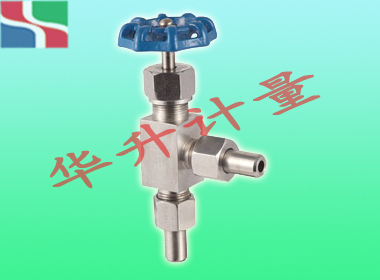

J24W/H角式针型阀
  • J24W/H角式针型阀

J24W/H角式针型阀


J24W/H型角式针型阀具有密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用等优点。安装时应使介质的流向与阀体上的箭头方向一致。属于手动截止阀可安装在管路的任何位置上。 一、技术概括 1. 制造标准:GB/T12224-2005 JB/T7747-1995 2. 连接形式:接管对焊连接 3. 结构特征:锥面密封,活动阀瓣,直角式 4. 阀门检验和试验:GB/T13927-1992

价格:面议

  J24W/H型角式针型阀具有密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用等优点。安装时应使介质的流向与阀体上的箭头方向一致。属于手动截止阀可安装在管路的任何位置上。

一、技术概括

1. 制造标准:GB/T12224-2005 JB/T7747-1995
2. 连接形式:接管对焊连接
3. 结构特征:锥面密封,活动阀瓣,直角式
4. 阀门检验和试验:GB/T13927-1992
5. 公称压力:≤10000Psi,1.6-42MPA
6. 适用工作温度:-60℃~+900℃
7. 适用介质:水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25等



二、主要零件材料Materials for main parts

序号 NO.

零件名称 Part name

材质 Material

1

焊接接管 Weld tube

20# A105 SS304 SS304L SS316 SS316L

2

平垫圈Plain washer

PTFE RTFE

3

连接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

4

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

5

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

6

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

7

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

8

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

9

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

10

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

11

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

三、主要性能规范Chief property and specifieation

型号Type
公称压力(MPa)
Nominal pressure
试验压力PS(MPa)Test pressure
工作压力(MPa)
Working pressure
工作温度(℃)
Working temperature
适用介质Applicable mediun
壳体Shell
密封(液)Seal
密封(气)Seal
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等Petroleun gas Water,Oil etc.
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃

四、主要外形及连接尺寸Main external and connecting dimensions(mm)
型号Type
公称直径DN(mm)
Nominaldameter
尺寸Dimensions
重量(Kg)Weight
L1
Do
D2
H
H1
D1
J24W-160P-DN3
3
80
65
159
170
14
3
1.0
J24W-320P-DN6
6
80
65
159
170
14
6
1.0
