GMJ11H/F高密封取样阀
  • GMJ11H/F高密封取样阀

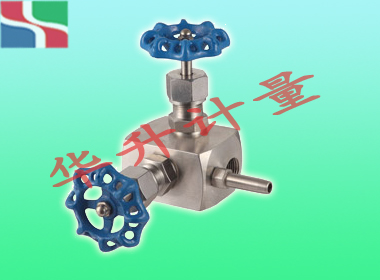

GMJ11H/F高密封取样阀


GMJ11H/F型高密封取样阀高密封取样阀是测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作为开启或切断管道通路用。具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的

价格:面议

     GMJ11H/F型高密封取样阀高密封取样阀是测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作为开启或切断管道通路用。具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好,安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
作  用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应  用:针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优  点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。

技术参数:

1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
3)传动方式:手动
4)工作温度:-29℃~+538℃
5)材 质 有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
6)制造标准:GB/T12224-2005 JB/T7747-1995
7)结构特征:软硬双密封,活动阀瓣
8)阀门检验与试验:GB/T13927-1992
9)公称压力:≤10000Psi
10)适用介质:水,油,气等腐蚀性与非腐蚀性介质
11)公称通径:DN6,DN10,DN15,DN20,DN25等



主要零件材料/Materials of main parts

序号
NO.
零件名称
Part name
材质
Material
1
取样管 Sampling tube
20# A105 SS304 SS304L SS316 SS316L
2
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
3
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE RTFE
4
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
5
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
6
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
7
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
9
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
10
手轮Handle
20# A105 SS304 SS304L SS316 SS316L
11
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L
主要外型及连接尺寸
型号
ITEM NO.
公称通径
DN
M1
M2
ø
L
L1
H
D0
GMJ11F/H-1
DN6
G1/2
M20X1.5
ø10
70
153
110
ø60


订货时请注明以下内容:
1、①产品名称与型号 ②公称直径 ③工作压力 ④介质温度 ⑤连接方式 ⑥操作方式
2、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
联系电话:86-0517-86994588  联系人手机:13915185455/陈工
图纸传真:86-0517-86994577
公司邮箱:hs@yb-6.com
