针型阀

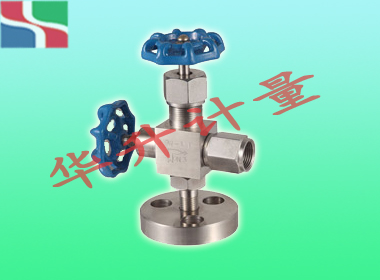

J49W/H法兰式针型阀
  • J49W/H法兰式针型阀

J49W/H法兰式针型阀


针型仪表阀是仪表测量管路系统中重要组成部分,主要有仪表截止阀和仪表球阀,其功用是作开启或切断管道通路用,主要连接方式有:螺纹、焊接、卡套、对焊、卡箍,双塔阀门生产的针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,只需更换易损零件,即可继续使用,安装时应使介质的流向与阀体上的箭头方向一致。 1)针型阀价格由口径、材质、压力的不

价格:面议

  针型仪表阀是仪表测量管路系统中重要组成部分,主要有仪表截止阀和仪表球阀,其功用是作开启或切断管道通路用,主要连接方式有:螺纹、焊接、卡套、对焊、卡箍,双塔阀门生产的针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,只需更换易损零件,即可继续使用,安装时应使介质的流向与阀体上的箭头方向一致。

1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
3)传动方式:手动
4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
6)制造标准: GB/T12224-2005 JB/T7747-1995
7)连接形式:  法兰连接
8)结构特征: 锥面密封,活动阀瓣
9)阀门检验与试验: GB/T13927-1992
10)适用介质: 水,油,气等腐蚀性与非腐蚀性介质


一、主要零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
法兰 Flang
20# A105 SS304 SS304L SS316 SS316L
2
管接头Pipe connection
20# A105 SS304 SS304L SS316 SS316L
3
垫片Gasket
紫铜(Red copper) PTFE RTFE
4
螺纹套Wrap
20# A105 SS304 SS304L SS316 SS316L
5
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
6
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
8
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
9
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
10
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
11
手轮Handle
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L
13
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L

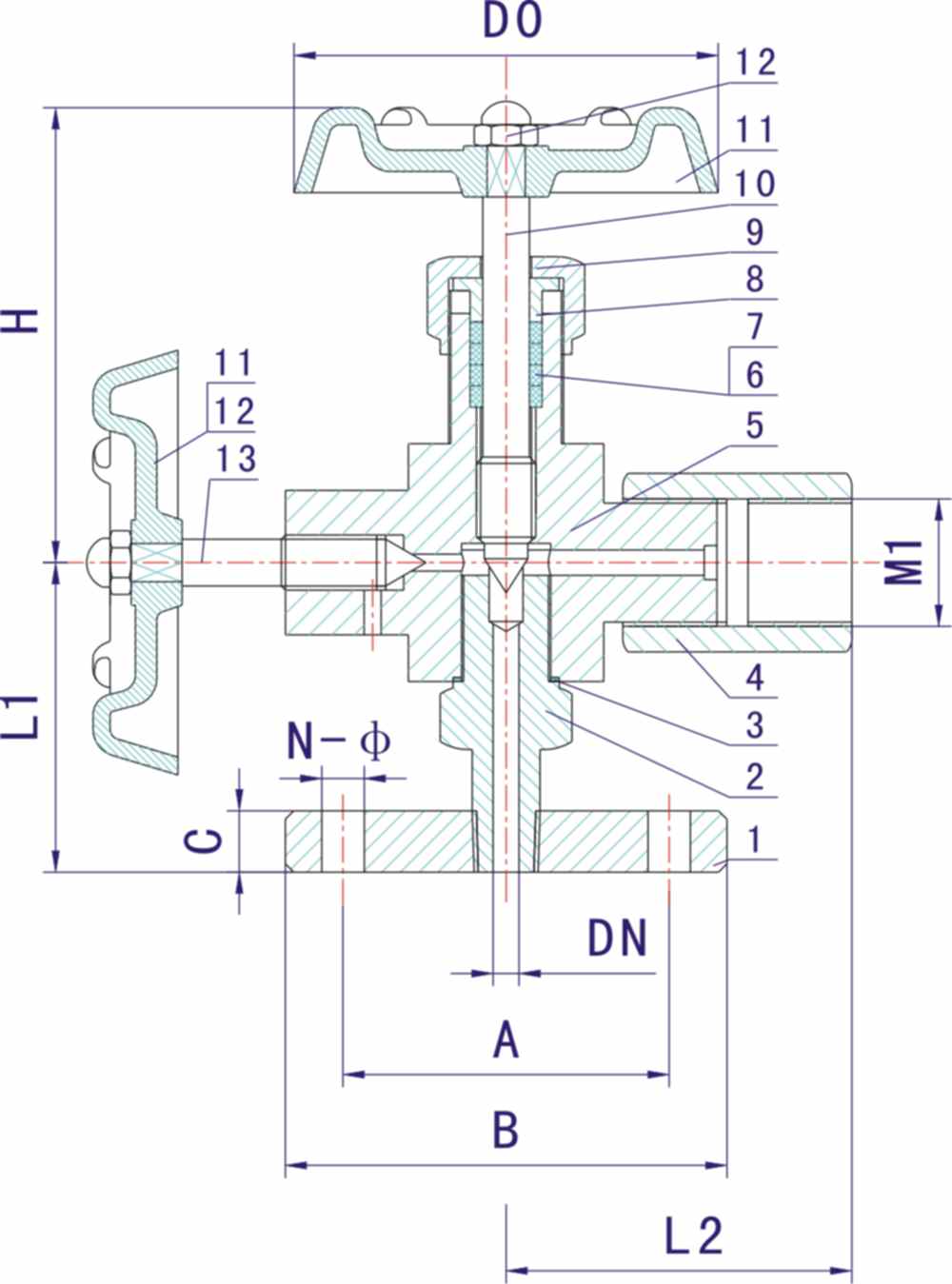

 二、主要外形及连接尺寸
型号
ITEM NO.
公称通径
DN
M1
B
L1
L2
H
D0
J49W/H-1
DN6
M20X1.5
70
62
60
86
60
