J29W/H压力计截至阀
  • J29W/H压力计截至阀

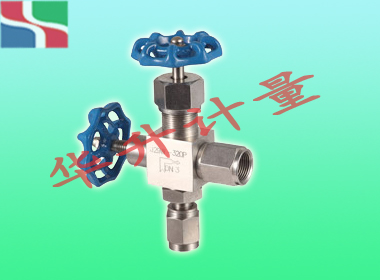

J29W/H压力计截至阀


J29W/H型压力计截至阀概述: 压力计截止阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体,根据阀芯的不同,可以分为截止阀、闸板阀、旋塞阀、球阀、碟形阀、针型阀等等。针型阀

价格:面议

       J29W/H型压力计截至阀概述:

  压力计截止阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体,根据阀芯的不同,可以分为截止阀、闸板阀、旋塞阀、球阀、碟形阀、针型阀等等。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是最合适的了,一般的针型阀形都做成螺纹连接也可按需生产。

1)设计制造标准: GB/T 12224-1989 JB/T 7747-1995
2)连接形式: 管接头内螺纹连接
3)结  构: 锥面密封,活动阀瓣
4)检验和试验: GB/T 13927-1992
5)适用介质: 水、蒸汽、油等
6)公称通经:DN3,DN4,DN5,DN6,DN8,DN10,DN15
7)公称压力:PN1.0,PN1.6,PN2.5,PN3.2,PN4.0,PN6.4,PN16,PN32,PN40(MPa)
8)阀门材质:20#,A105,201,304SS,0Cr18Ni9,1Cr18Ni9Ti,316SS,316L,等
9)阀门温度:-30℃-440℃,-75℃-330℃,540℃,570℃等
10)适用介质:水,油品,气体,等腐蚀性介质


主要零部件材料:

零件名称
Part name

阀体
BODY

阀杆
Stem

阀底座
Base

填料
PACKING

填料阀盖
Packing bonnet

手轮
Hand wheel

J29H-320-DN3

碳钢
Carbon steel

铬不锈钢
Cr,Stainless steel

聚四氟乙稀、柔性石墨
PTEF,Soft graphite

碳钢
Carbon steel

优质碳钢
High grade carbon steel

J29H-320P-DN6

铬镍不锈钢
Cr,Ni Stainless steel

铬不锈钢
Cr,Stainless steel

铬镍不锈钢
Cr,Ni Stainless steel


不锈钢Stainless steel


主要性能与规范:

型号
Type

公称压力
(MPa)Nominal Pressure

试验压力
PS(MPa)Test pressure

工作压力
(MPa) Working Pressure

工作温度
(℃)Working Temperature

适用介质
Suitable

壳体
(MPa)Shell

密封
(液)Seal

密封
(气)Seal

J29H-320

32

48

35.2

0.6

32

P≤540℃

液化石油气水、酸、蒸汽、油品等

J29H-320P

32

48

35.2

0.6

32

C≤425℃

Petroleum gas Water,Asic,Steam, Oil etc.

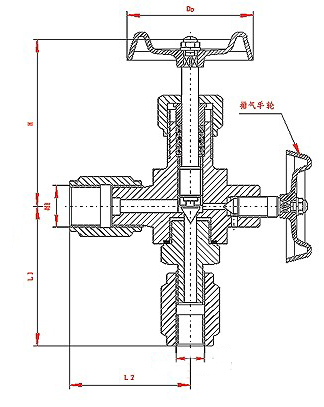

 主要外形连接尺寸:

型号

公称直径DN(mm)

尺 寸 Dimensions

重量(Kg)

Type

Nominal diameter

L1

D1

D2

L2

H

H1

M1

M2

Weight

J29H-320

3

60

65

50

65

85

93

M14×1.5

M20×1.5

1

J29H-320P

6

60

65

50

65

85

93

M14×1.5

M20×1.5

1
