涡街流量计

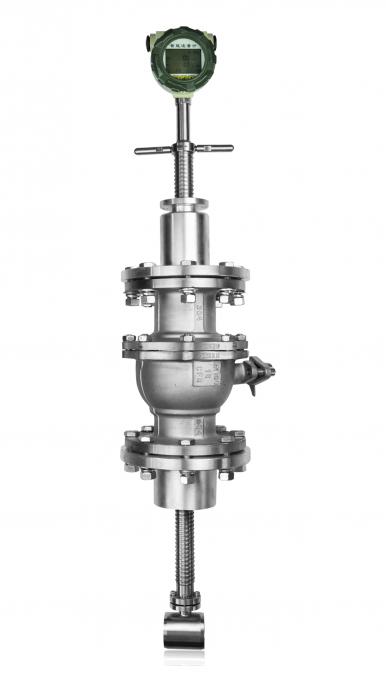

LUGB球阀插入式智能涡街流量计
  • LUGB球阀插入式智能涡街流量计

HS-LUGB球阀插入式智能涡街流量计


一、产品概述 LUGB系列智能涡街流量计主要用于工业管道中介质流体的流量测量,涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号

价格:面议

       一、产品概述
      LUGB系列智能涡街流量计主要用于工业管道中介质流体的流量测量,涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。


二、工作原理
      LUGB型涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽,气体及低粘度液体的流量。如图-所示,在表体中垂直插入一根三角柱即旋涡的发生体,当表体中有介质流过时,在三角柱的后面交替产生方向相反有规律的卡门旋涡,其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数,就可以测算出流体流速,再根据表体口径计算出被测介质的体积流量。


计算公式如下:
 F=Sr*V/(1-1.27*d/D)……………………………公式1
Q=3600*F/K……………………………………………公式2
M=Q*p…………………………………………公式3
F…..液体流过涡街三角柱产生的涡旋频率(单位:Hz)
Sr…斯特罗哈尔数(单位:无量纲)
V…….管道内流体流速(单位:m/s)
d…….涡街表体内三角柱宽度(单位:m)
D…….涡街表体内径(单位:m)
Q……..瞬时体积流量(单位:m3/h)
K………涡街的仪表系数(单位:脉冲个数/立方米)
M………瞬时质量流量(单位: kg/h)
p………流体密度(单位:kg/ m3)
不同口径的涡街流量传感器,仪表系数K值是不同的,其具体数值是通过流量标定装置实际标定得到的。意义为每立方米产生的脉冲数。即流过一立方米流体三角柱一侧所产生的旋涡个数。


三、技术参数
◆测量介质: 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100···
◆公称压力:1.6MPa2.5MPa4.0 MPa及以上
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
◆正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃ -25℃~250℃,-40℃~350℃
◆压力损失:阻力系数CD≤2.4
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
◆材质 不锈钢, 铝合金
◆电源供电电源:12~24VDC或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
◆防护等级 IP65
