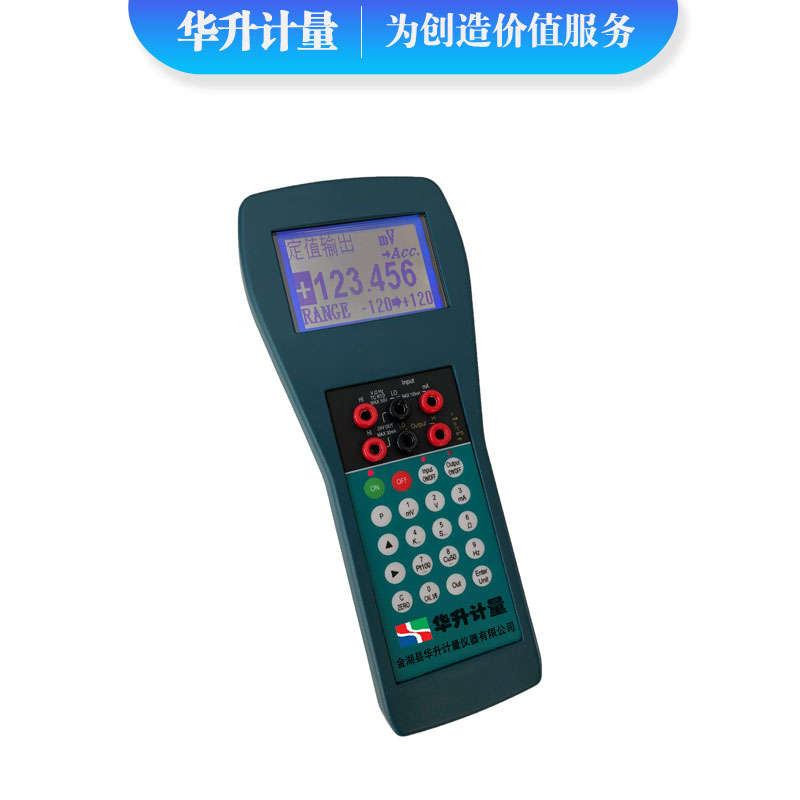

HS-WDX-4热工仪表校验仿真仪


一、功能介绍 热工仪表校验仿真仪采用背光LCD,即背光液晶显示。多屏汉字菜单显示,数字按键设定,温度显示,无电位器操作,三秒精确逼近,自动跟踪平衡。显示清晰、明了,操作简单快捷。 功能齐全,18种输入、输出热工量、输入、输出同步运行,独立操作,电源隔离,互不影响。连续输出,可实现正反向的步进输出功能,并可随意调节其步进速率。热电偶、热电阻

价格:面议

一、功能介绍
  热工仪表校验仿真仪采用背光LCD,即背光液晶显示。多屏汉字菜单显示,数字按键设定,温度显示,无电位器操作,三秒精确逼近,自动跟踪平衡。显示清晰、明了,操作简单快捷。
  功能齐全,18种输入、输出热工量、输入、输出同步运行,独立操作,电源隔离,互不影响。连续输出,可实现正反向的步进输出功能,并可随意调节其步进速率。热电偶、热电阻的温度值可与其对应的电压、电阻信号值相互转换,温度显示,无须查表。此校验仪实现了自身零点校准,消除引线电阻。
  满五位分辨率,精度高为(0.02%和0.05%可选)。在15℃~28℃的环境温度范围内保证附表中给出的技术指标。具有RS-232接口,WIN-DOWS界面,便携实用,可实现远程控制及自身零点校准等功能。
  有24V直流电压电源
定值输出:数字键设定,迅速精确逼近,不受翻页影响,自动跟踪平衡输出:
     ①热电偶(K、S、E、T、J、B、R、N)
     ②热电阻(Pt100、Cu100、Cu50)
     ③仿真电阻(0~1KΩ)
     ④电压(0~±100mV、0~±10V)
     ⑤电流(0~±25mA)
     ⑥频率(0~1KHz),频率输出为TTL电平方波
     ⑦有24V直流电源,最大20mA可作为变送器电源。
步进输出:按键模拟细、中、粗调节,三种速率(0.01%,10%,25%),正反向连续输出:
     ①热电偶(K、S、E、T、J、B、R、N)
     ②热电阻(Pt100、Cu100、Cu50)
     ③仿真电阻(0~1KΩ)
     ④电压(0~±100mV、0~±10V)
     ⑤电流(0~±25mA)
测  量:独立测量,操作简单:
     ①热电偶(K、S、E、T、J、B、R、N)
     ②热电阻(Pt100、Cu100、Cu50)
     ③电阻(0~10KΩ)
     ④电压(0~±100mV、0~±50V)
     ⑤电流(0~±25mA)
     ⑥频率(0~10KHz),频率输出为TTL电平信号
输出与测量完全隔离:同步运行,互不影响,不受翻页影响。
输出与输入隔离电压:500V
输出、输入电源的隔离电压:1000V


二、技术指标

表一                                                                                       (20℃±5)

输出

量程

分辨率

精度F·S

负载

备注

电压(mV)

0~±99.999

1µV

0.02%

200Ω(min

直流

电压(V)

0~±9.9999

0.1mV

0.02%

200Ω(min

直流

电流(mA)

0~±25.000

1µA

0.02%

20Ω<R500Ω

直流

仿真电阻(Ω)

0~999.99

0.01Ω

0.1Ω

110V

50µA<110mA

K型电偶(℃)

0~1100

0.1℃

0.5℃

200Ω(min

E,J,T

S型电偶(℃)

0~1600

0.1℃

2.0℃

200Ω(min

B,R,N

热电阻Pt100(℃)

-50~600

0.1℃

0.2℃

110V

50µA<110mA

Cu100

热电阻Cu50(℃)

-50~150

0.1℃

0.5℃

110V

50µA<110mA

电压(V)

24

0.2V

200mA(max

直流

频率(Hz)

0~1K

0.01Hz

0.020%+0.020%

10KΩ





表二                                                                                       (20℃±5)



测量

量程

分辨率

精度F·S

输入阻抗

备注

电压(mV)

0~±99.999

1µV

0.02%

109Ω

直流

电压(V)

0~±50.000

1mV

0.02%

1MΩ

直流

电流(mA)

0~±25.0000

1µA

0.02%

50Ω

直流

电阻(Ω)

0~999.99~9999.9

0.01Ω 0.1Ω

0.1Ω  1Ω

K型电偶(℃)

0~1100

0.1℃

0.5℃

109Ω

E,J,T

S型电偶(℃)

0~1600

0.1℃

2.0℃

109Ω

B,R,N

热电阻Pt100(℃)

-50~600

0.1℃

0.2℃

热电阻Cu50(℃)

-50~150

0.1℃

0.5℃

Cu100

频率(Hz)

0~10K

0.1Hz

0.02%

10KΩ



备注:*号表示选项
  ①测量电阻小于1K分辨率为0.01Ω大于等于1K且小于10K时分辨率为0.1Ω。
  ②频率输出是TTL电平方波,频率测量输入应是TTL电平交流信号。频率输出与测量≥100Hz时分辨率为0.1Hz,小于100Hz时分辨率为0.01Hz。





三、特殊功能
  本设备具有远程通信及自动标定功能,其后面板有RS232接口,与PC机连接后,PC机可发出不同指令控制热工仪表校验仿真仪进入测量或输出信号状态。上位机程序运行在Windows界面下,有远程控制图,自动标定图,画面直观,操作简单,易于掌握。另有内部故障自检。
