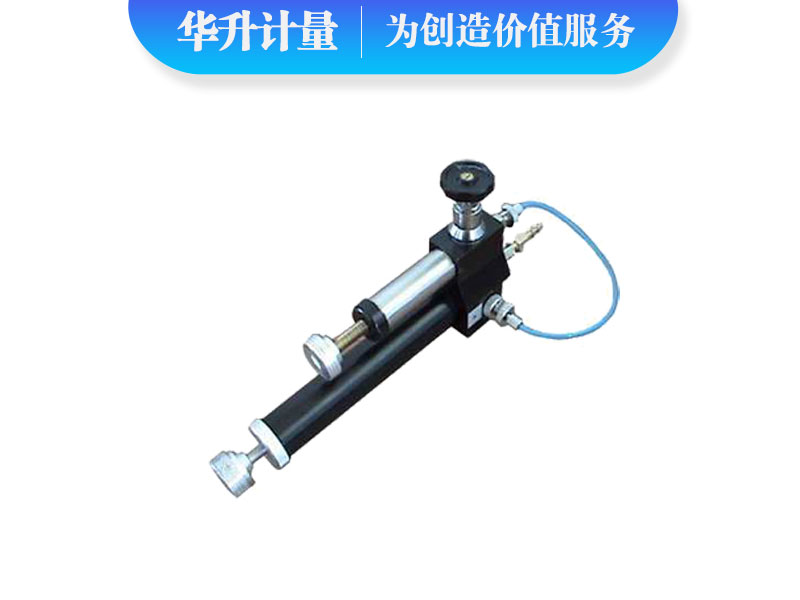

HS-YSQ-1.6MF便携式压力泵


HS-YSQ-1.6MF便携式压力泵是我公司为了适应实验室和现场多环境下压力测试作业而自主研发生产的一款便携式手持压力泵,此产品打气筒外形主压力仓和微调阀相结合,使产品具有简单操作的便捷也有实验室压力泵的精密与较高的气密性,是压力测量和检测中不可或缺的压力发生装置。

价格:面议

一、产品简介:

  HS-YSQ-1.6MF便携式压力泵是我公司为了适应实验室和现场多环境下压力测试作业而自主研发生产的一款便携式手持压力泵,此产品打气筒外形主压力仓和微调阀相结合,使产品具有简单操作的便捷也有实验室压力泵的精密与较高的气密性,是压力测量和检测中不可或缺的压力发生装置。


二、 技术参数:
 1.工作压力:-95 ~ 250 kPa、-95-400KPa、-95-600KPa、-95-800KPa、-0.095~1MPa、-0.095-1.6MPa(具体压力请电话咨询客服)
 2.使用温度:-20 ~ 60℃
 3.外型尺寸:70×70×200mm
 4.重    量:0.6kg
 5.测量介质:为洁净无腐蚀性气体(空气)


三、用   途:
   HS-YSQ-1.6MF型便携式压力泵为手动气体压力源。适用于压力过程控制中现场调试,也可以为测量压力的仪表制造厂校验仪表提供压力源。该压力泵重量轻、体积小、携带方便、工作温度范围广、加压轻巧、操作简单易懂、使用十分方便。在结构上使用活接头连接正负压输出接嘴。“输出 1”、“输出 2”用活接头、软管连接标准表的传感器及被检仪表,因此工作效率高。


四、结构原理:
   HS-YSQ-1.6MF便携式压力泵由加压泵、气缸、活塞杆、微调、放气阀、正负压输出接口、压力输出接口1、2组成。推拉活塞杆,进行往复运动,改变气缸容积大小,即可产生气缸的压力输出。


五、使用:
  拧紧放气阀门,将压力输出分别用所配接嘴连接,其中一拧入标准仪表,另一连接被检仪表。测量正压时,未标明的接口活节与标明“+”的接口相连,手动活塞杆,加入正压到超出测量点20%,稳定2~3分钟,微调到测量点。测量负压时,未标明的接口活节与标明“-”的接口相连,手动活塞杆,加入负压到超出测量点20%,稳定2~3分钟,微调到测量点。


压力泵选型(此选型表为部分压力量程选型如需要准确选型请致电客服)

型号 类别 分割线 量程 附加功能

说明

HS-Y

压力发生装置



TQ       台式气体介质

气体

TS       台式水介质

液体

TY




台式油介质
SQ




手持气体介质

气体

SY




手持油介质

液体



——


无定义



10


-10-10KPa

20


-20-20KPa

60


-60-60KPa

100


-95KPa-100KPa

250


-95KPa-250KPa

600


-95KPa-600KPa

1.0


-95KPa-1MPa

1.6


-95KPa-1.6MPa

2.5


-95KPa-2.5MPa

25


0-25MPa

40


0-40MPa

60


0-60MPa



D

台式压力泵外形大小(大)

X

台式压力泵外形大小(小)

F

有负压发生能力

M

压力单位(MPa)

K

压力单位(KPa)

        HS—Y              SQ             ——                2.5               MF

完整选型(手持气体带负压压力泵)
