压力仪表安装注意事项

一、压力源组件的安装
1.1、安装条件
有两种类型的压力源组件。一种类型是短压力段,即短管。用于焊接管道上的压力点和压力阀。 一种是外螺纹短节,即一端有一个外螺纹,通常为G1/2,而一端则没有螺纹。确定管道上的压力点后,将无螺纹的一端焊接到管道上的压力点以打开一个孔,然后将螺纹端直接拧到内螺纹截止阀的主阀上。无论使用哪种形式的压力,压力源组件的安装都必须满足以下条件:
①应该在介质流量稳定的情况下选择承压部件的安装位置。
②当压力源部件和温度源部件位于同一管道段时,压力源部件应位于温度源部件的上游。
③焊接时,请注意压力源组件的末端不要超过过程设备或过管道的内壁。
④在测量带有灰尘,固体颗粒或沉淀物的混浊介质的压力时,源组件应向上倾斜安装。水平过程管道应以锐角安装在下游。

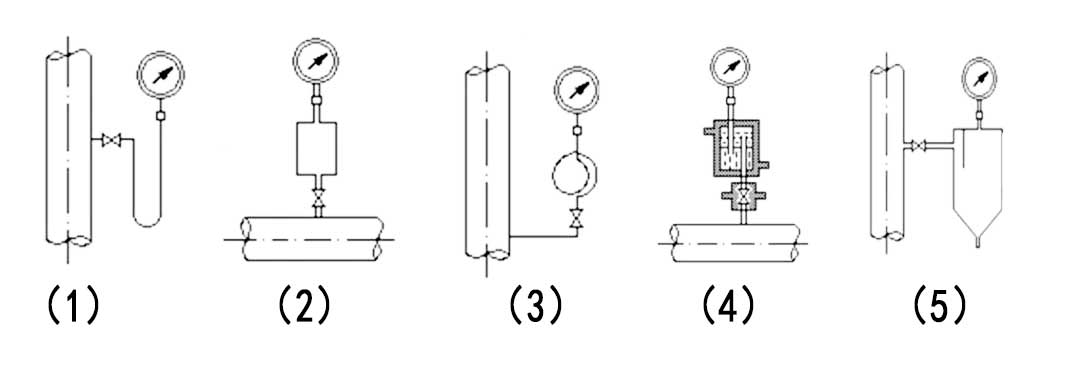

⑤当测量温度高于60℃的液体,蒸汽或可凝性气体的压力时,压力表的源头部分现场安装的应配备环形弯头或U型冷凝弯头。如图(1)和(2);
⑥在测量剧烈波动的压力(例如泵和压缩机的出口压力)时,应在压力表前安装针形阀和缓冲器,并应必要时安装阻尼器。 如图(3);
⑦在测量粘性或易结晶介质的压力时,应在压力接收装置上安装隔离罐,以便隔离罐和压力导管。充满隔离液,必要时可采取保温措施。如图(4);
⑧在测量含尘介质的压力时,最好在承压装置后安装集尘器,如图(5)所示。

1.2、压力管
①安装压力变送器的压力导管应尽可能短,并且弯头应尽可能少。
②导压管的选择和管径:现场压力表通常使用Φ18*3或无缝钢管。压力表弯头或冷凝弯头最好使用Φ18*3,压力导管通常使用Φ14*2无缝钢管。压力大于22MPa的高压管道应使用Φ14*4或Φ14*5优质无缝钢管。压力低于16MPa的管道上,导压管有时使用Φ18*3,但在冷煨时很难形成,通常不常用。对于低压或低压粉尘气体,通常使用水煤气管作为导压管。
③当导压管水平放置时,必须有一定的倾斜度。通常,保持1:10-1:2的斜率。在特殊情况下,坡度可以达到1:50。当管道中的介质为气体时,通常在管道的最低位置安装一个排水阀。
当管道中的介质为液体时,在管道的最高点安装一个排气装置。通常,安装排气阀,并安装一些集气器。

1.3、通过隔离方法进行压力测量
①通过隔离来测量腐蚀性和粘性介质的压力方法,分为吹气法和冲洗法。液体方法有两种,吹气法用于测量腐蚀性介质或带有固体颗粒的悬浮液的压力。冲洗方法用于隔离,适用于粘性液体和含有固体颗粒的悬浮液。
②在使用隔离方法测量压力的管道中,应在其上方安装排水装置。管道的最低位置。有两种注入隔离液的方法。一种方法是使用压缩空气通入一个特殊的隔离液箱,然后从管道最低部分的排放阀将其注入,以利于排放管道中的空气,直到顶部阀门充满为止。此方法特别适用于变送器安装在远离压力点的情况。另一种方法是,将变送器安装在压力点附近时,从隔离容器的顶部金属丝中注入隔离液。为了轻松清除管道中的气泡,第一种方法更好。

1.4、垫片
  压力表和压力变送器的垫片通常是四氟乙烯垫片。对于石油产品,也可以使用由耐油橡胶石棉板制成的垫片。 蒸汽,水,空气和其他非腐蚀性介质和垫片的材料可以由普通的石棉橡胶板制成。饱和蒸汽和过热蒸汽由红色铜垫或石墨垫等制成。

1.5、安装位置
局部压力表的安装位置必须易于观察。泵出口处的压力表必须安装在出口阀的前面。


二、压力管道连接方法和相应的阀
2.1、按阀和管的分类接头
①管道连接系统主要采用套圈阀和套圈或管接头。它具有耐高温,密封性能好,装卸方便,不需要热焊接的特点。
②管道连接采用外螺纹截止阀和压力缓冲管接头,
③管道连接系统采用外螺纹截止阀,内螺纹闸阀和压力缓冲管接头,这是炼油系统中常用的连接形式。可以随意使用以上三种方法,但在可能的情况下,请尽量使用卡套连接形式。

2.2、常用的匹配阀
①压力表需要安装阀门。
②如果是法兰连接,则主阀通常是闸阀。
③不是法兰连接。初级阀通常是针型截止阀。如果介质容易阻塞,通常使用针型球阀。对于高温和高压场合,阀门应使用耐高温材料焊接。二通阀和排污阀通常采用J23W-160的针形阀,并根据现场工作条件选择压力等级和材料。


三、压力表的安装
  水平管道上的压力抽头通常从顶部或侧面引出,以方便安装。安装压力变送器并推开压力导管后,对水平和倾斜管道上的压力方向的要求如下:当液体为液体时,在管道的下半部分,在与管道水平中心成45°的角度范围内,不要在底部承受压力;当流体是蒸汽或气体时,通常是管道的上半部分,与管道的水平中心线成0至45°的角度范围。  常用压力表测量管道的连接如上图(1)〜(5)所示。压力变送器的安装方法基本相同,分为支架安装,保温箱和保护箱安装以及直接安装。有两种类型的支架安装,一种是墙上的支架,另一种是支架站在地上。这两个高度通常是:+1.20米〜+1.50米,保持发射器指示器的高度:+1.50米。如果这两种安装方法在同一车间或同一车间,则高度必须相同,并且在墙壁和地面支架上安装的变送器(包括差压变送器)必须相同。


四、压力仪表校验
  压力仪表建议可以使用我公司生产的HS-YBZ-YA系列压力校验仪用于现场或实验室的压力标准使用。
