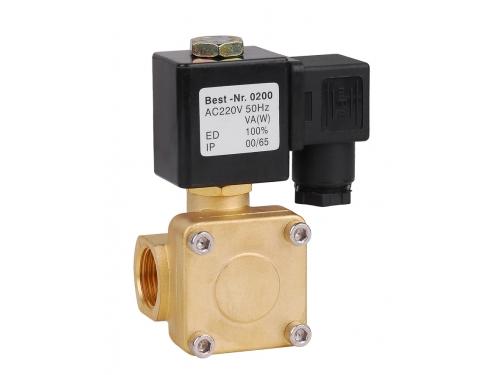

电磁阀的工作原理及选型

  电磁阀是用于控制流体方向的自动化基本组件,属于执行器。它通常用于机械控制和工业阀门中以控制介质的方向,从而实现对阀门开关的控制。
一、工作原理
  电磁阀中有一个封闭腔,在不同位置有通孔,每个孔通向不同的油管。在腔的中间是阀门。两侧都有两个电磁体,通过控制阀体的运动,电磁线圈向阀体通电的那一侧将被吸引到哪一侧,阻塞或泄漏不同的排油孔,并且进油孔通常处于打开状态,液压油将进入不同的排油管,然后通过
活塞驱动气缸,活塞带动活塞杆,活塞带动机械装置运动。通过控制方式电磁体的电流控制机械运动。



二、分类
1、电磁阀原则上分为三类:
①直动式电磁阀:
原理:通电时,电磁阀会产生电磁力从阀座上抬起关闭部件,然后阀打开。当电源关闭时,电磁力消失,弹簧压紧阀座上的关闭部件,然后阀门关闭。
特点:它可以在真空,负压和零压下正常工作,但是直径通常不超过25mm。
②分配直动电磁阀:
原理:它是直接作用和先导型的组合。当入口和出口之间没有压力差时,电磁力直接将先导小阀和主阀关闭构件向上提升,然后阀打开。当入口和出口达到起始压力差时,接通电源后,电磁力先导小阀,主阀下部腔室中的压力上升,上部腔室中的压力下降,因此压力差将主阀向上推;当电源关闭时,先导阀使用弹簧力或中等压力推动关闭件并向下移动以关闭阀。
特性:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
③先导电磁阀:
原理:通电后,电磁力会打开先导孔,上部腔室中的压力迅速下降,并且在关闭构件周围形成高压差。流体压力推动关闭部件向上移动,阀门打开;当电源关闭时,弹簧力控制先导阀。孔关闭,入口压力通过旁通孔迅速在阀关闭件周围形成上下压力差。流体压力推动关闭部件向下移动并关闭阀门。
特点:流体压力范围的上限高,可以任意安装,需要定制,但是流体必须满足压差条件。

2、电磁阀根据阀结构和材料的不同以及原理的不同分为六个子类别:
直接作用膜片结构,逐步双件式结构,先导膜片结构,直动活塞结构,渐进式直接作用活塞结构,先导活塞结构。



三、电磁阀选择注意事项
1、适用性
  管路中的流体必须与所选电磁阀系列型号中校准的介质相一致。流体的温度必须低于电磁阀的校准温度。电磁阀允许液体粘滞osity通常低于20CST
下面,应注意超过20CST。工作压力差,当最高管道压力差小于0.04MPa时,采用直动式和步进式直动式,例如ZS,2W,ZQDF,ZCM系列等应使用;当最低工作压力差大于0.04MPa时,可以选择先导压力差。最大工作压力差应小于电磁阀的最大标定压力;一般电磁阀只能向一个方向工作,因此要注意是否存在背压差,如果有的话要安装一个止回阀。
  当流体清洁度不高时,应在前面安装一个过滤器。电磁阀的通常,电磁阀需要对介质进行良好的清洁。注意流量孔和端口直径;电磁阀通常只有两个开关控制;如果条件允许,请安装旁通管以便于维护;当有水锤时,应自定义电磁阀的打开和关闭时间。请注意环境温度对电磁阀的影响
  电源电流和功耗应根据输出容量选择。电源电压通常允许约为±10。必须注意的是,AC启动时VA值较高。

2、可靠性
  电磁阀分为两种类型:常闭型和常开型;电磁阀分为常闭型和常开型。通常使用常闭型,通电时打开,断电时关闭;但是,当打开时间长而关闭时间短时,应选择常开类型。寿命测试,工厂通常属于类型测试项。确切地说,我国没有电磁阀的专业标准,因此在选择电磁阀制造商时要小心。动作时间很短。当频率较高时,通常选择直动式,对于大直径则选择快速系列。

3、安全
  通用螺线管阀门不防水,请在条件不允许的情况下选择防水类型,工厂可以定制。电磁阀的标定最高标称压力必须超过管道中的最高压力,否则
所有不锈钢类型都应用于腐蚀性液体,塑料SLF电磁阀应用于强腐蚀性液体。爆炸性环境必须使用相应的防爆产品。

4、经济性
  通常可以使用许多电磁阀,但最经济的产品应该是是在满足以上三点的基础上选择的。
