HS-YT-YQ一体化压力校验台


  HS-YT-YQ是一体化压力校验设备,具有压力控制微调、压力输出功能。是我公司综合十多年压力仪表制造和现场应用经验而设计的经济实惠的压力计量器具。

价格:面议

  HS-YT-YQ是一体化压力校验设备,具有压力控制微调、压力输出功能。是我公司综合十多年压力仪表制造和现场应用经验而设计的经济实惠的压力计量器具。

一、概  述
  HS-YT-YQ一体化压力校验台(以下简称压力校验台)是压力仪表检测工作中的重要辅助设备,与压力标准器配合使用,完成压力仪表校准、检测工作。
  压力校验台选用优质进口液压泵作为压力发生部件,辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点,宽范围压力发生系统,可广泛应用于计量、科研、工矿企业及仪表制造等行业。


二、技术指标
1、压力 范围:-0.095-60MPa
2、调节灵敏度:min  10 Pa
3、外形 尺寸:400×400×160(长×宽×高)
4、重   量: 15kg
5、介   质:高压变压器油,低压洁净空气

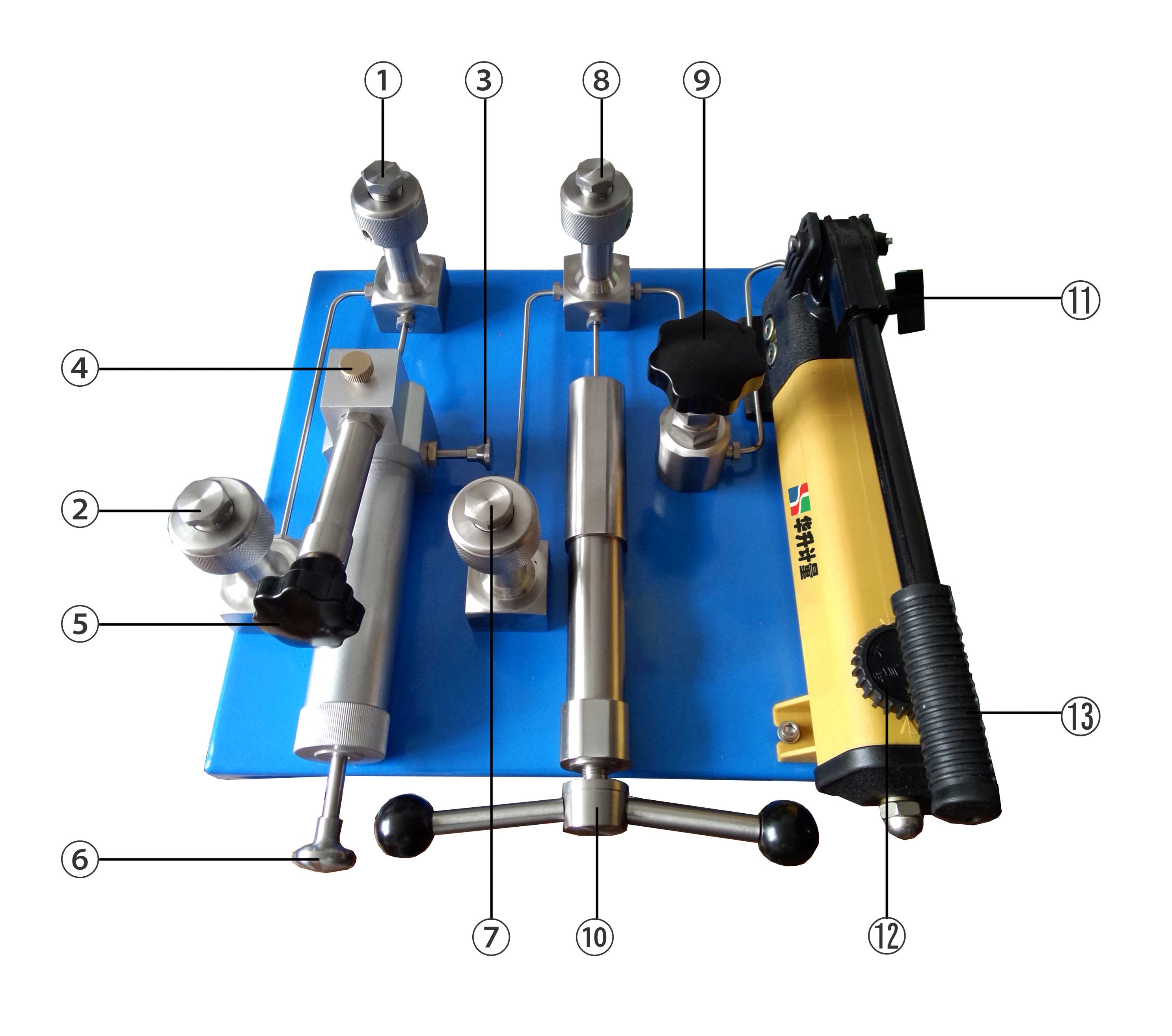

三、各部件名称及功能


编号

名称

功能

1

气压输出口1

连接标准表或被检表

2

气压输出口2

连接标准表或被检表

3

气压正负压切换阀

气压正负压切换

4

气压泄压阀

造压时锁定,回压时开启

5

气压微调

小范围内增加或减小压力

6

气压打压

通过操作带动活塞运动

7

液压输出口1

连接标准表或被检表

8

液压输出口2

连接标准表或被检表

9

液压稳压阀

输出压力不稳定时锁定,可保持压力平稳

10

液压微调

小范围内增加或减小压力

11

液压稳压阀

输出压力不稳定时锁定,可保持压力平稳

12

液压注油口

加入硅油口

13

液压杠杆

通过操作带动活塞柱运动



四、注意事项

1、高压液体压力泵应选择平整易操作的台面放置,避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
2、被检仪器应作适当清洗,避免污渍进入检测回路。
3、输出1、输出2接嘴为专用快速接头,端面密封,安装仪表时,无需借助任何工具,均匀用力拧紧,大概在密封面相互贴紧时,再拧1~2圈,即可。
4、输出1、输出2接嘴为上下两件组成,使用时应经常检查下部锁紧螺丝是否连接可靠,若连接不可靠,在遇高压情况下,可能造成崩脱。
5、当杠杆造压较重时,请使用微调升压,则较为轻松。
